基礎知識
-
- 室內單雙色LED顯示屏
- 使用在室內的環境中，單色屏只能顯示一種顏色，通常只用于
- 顯示文字信息；雙基色屏通常是由紅綠兩種顏色的發光管組成
- 基本顯示元素的LED顯示屏，通?？梢燥@示紅色、綠色、黃色
- 三種顏色，通常只用于顯示文字信息。
- （入門級知識只討論絕大多數的使用情況）
- 室外單雙色LED顯示屏
- 使用在戶外的環境中，單色屏只能顯示一種顏色，通常只用于
- 顯示文字信息；雙基色屏通常是由紅綠兩種顏色的發光管組
- 成基本顯示元素的LED顯示屏，通?？梢燥@示紅色、綠色、黃
- 色三種顏色，通常只用于顯示文字信息。
- （入門級知識只討論絕大多數的使用情況）
- 室內全彩色LED顯示屏
- 使用在室內的環境中，由紅綠藍三種顏色的發光管組成基本
- 顯示元素的LED顯示屏，其可以顯示自然界的任何顏色，通俗
- 的說法就是可以顯示彩色的效果，可以顯示彩色圖片、視頻宣
- 傳、廣告、電影電視等等。
- 室外全彩色LED顯示屏
- 使用在室外的環境中，由紅綠藍三種顏色的發光管組成
- 基本顯示元素的LED顯示屏，其可以顯示自然界的任何
- 顏色，通俗的說法就是可以顯示彩色的效果，可以
- 顯示彩色圖片、視頻宣傳、廣告、電影電視等等。
常見名詞解釋
- 在LED顯示屏中，有一些基本名詞，本節針對這些基本名詞進行說明和解釋?zhuān)勾蠹覍?duì)LED顯示屏有更加清晰的認識。通過本節的介紹，用戶對自己想要的產品可以有更深刻的了解。

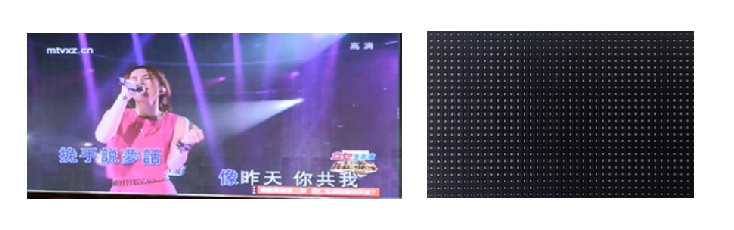

- 【LED顯示屏】
- LED顯示屏是指通過一定的控制，由LED發光二極管排成陣列直接發光而形成的顯示屏幕。（由LED發光二極管直接發光，區別于LED作為背光源的LCD液晶屏幕）

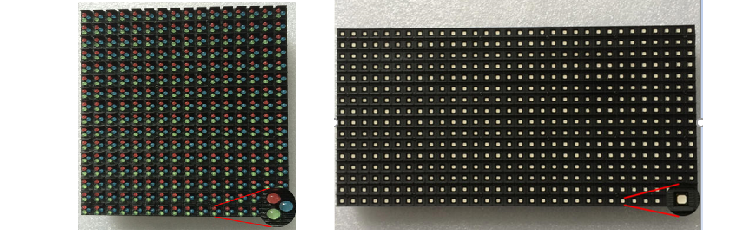

- 【像素】
- 像素是LED顯示屏的基本發光單元，像素可以是由一顆發光管組成，也可以是二顆或者更多顆發光管組成。目前室內室外屏中，大多數采用的是三合一形式的發光管，所以從外觀看是一顆發光管，實際里面封裝了紅綠藍三顆管芯。

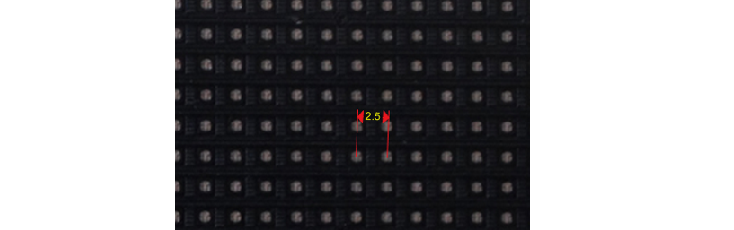

- 【像素間距】
- LED顯示屏的像素間距，是指相鄰兩個像素的中心距（對于三合一發光管而言就是相鄰兩顆發光管的中心距），通常我們所說的P3，P2.5等型號，"P"后面緊跟的數字就是指的像素間距，以毫米為單位。

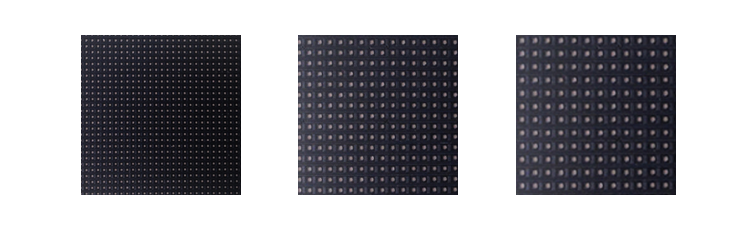

- 【像素密度】
- LED顯示屏的像素密度，是指1平方米的面積里面所擁有的像素的總數量。像素密度是和清晰度有關的數據，像素間距越小，其密度越大，清晰度越高。

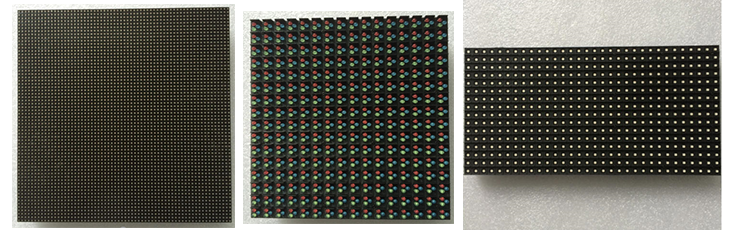

- 【模組】
- LED顯示屏的模組，也稱單元板、模塊，是由一定數量的像素及其驅動電路組成的基本拼裝單元，通常有64像素×32像素的，有32像素×32像素的，有32像素×16像素的，有16像素×16像素的， 近年隨著LED顯示屏的飛速發展，應用場景越來越多樣化，LED顯示屏的模組的大小也越來越多樣化了。

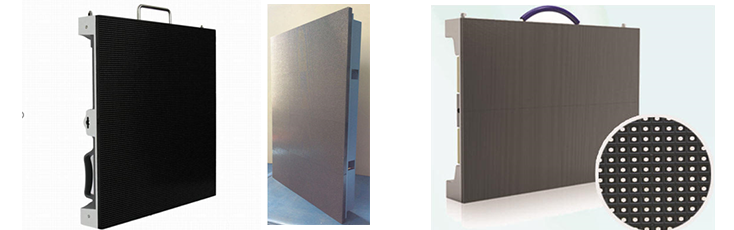

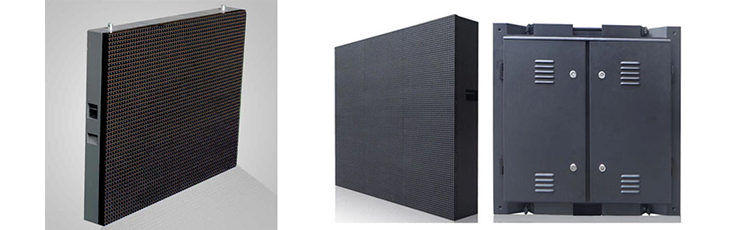

- 【箱體】
- LED顯示屏的箱體，是為了便于顯示屏的運輸安裝以及保證顯示屏的安裝精度，將一定數量的顯示屏模組先安裝于金屬結構的箱體上面，運輸?shù)浆F(xiàn)場后，再將一個個箱體，在現場拼裝成大屏。通俗的說法就是先做成一個個小的顯示屏，再拼裝成大的顯示屏。箱體的樣式各個廠家不盡相同，各有各的優點。
- 【顯示屏分辨率】
- LED顯示屏所擁有的橫向總像素×縱向總像素（像素總數）。
- 【顯示屏凈顯示面積】
- LED顯示屏有效顯示屏幕的面積，不包含外裝飾的面積。
- 【凈顯示面積的計算】
- 凈顯示面積=屏幕的長度×屏幕的高度=（橫向總像素?cái)?shù)×像素間距）×（縱向總像素?cái)?shù)×像素間距）
【例如】
P2.5，像素間距=2.5毫米，整屏分辨率=3072×1152
凈顯示面積=顯示屏的長度（3072×2.5）×顯示屏的高度（1152×2.5）=7.68米×2.88米=22.12平方米 - 【關系】
- 相同面積，像素間距越小，分辨率越高（相同面積中像素總數越多）。
相同的分辨率，像素間距越小，凈顯示面積越小。 - 【提醒】
- 目前，絕大多數LED顯示屏，是按照面積（平方米）作為計價單位的，有些不規范商家會以含邊框的面積計算總價格，無形之中增加了客戶的總費用。
顯示屏系統組成
- LED顯示屏的各個組成部分，各家公司可能有各自不同的名稱，甚至有的廠家會把某些部分合并入其他部分不再單獨標稱，有的廠家會把某些部分合并入其他部分并重新命名。不管如何變化，通過本節的介紹，用戶可以對顯示屏的各個組成部分有大致的了解。
- 【顯示屏屏體】
- LED顯示屏屏體部分，包含了顯示屏模組（或箱體）、開關電源、內部連接電源線纜通訊線纜等。
- 【控制系統】（以同步控制為例）
- LED顯示屏控制系統，通常包含兩部分——發送卡（也稱主控卡）和接收卡。 發送卡和接收卡都有帶載能力限制，即能夠控制多少像素總數是有限制的。所以通常一塊顯示屏，需要1塊發送卡（分辨率高的屏，需要多塊發送卡）和若干塊接收卡。發送卡安裝于電腦中從電腦顯卡直接取數據，或者安裝于專門的發送卡機箱中，接收視頻處理器等傳輸來的視頻信號；發送卡將數據處理打包之后，通過網線（或光纖）傳輸給接收卡，接收卡級聯安裝于屏體內，每塊接收卡控制一定的區域，使LED顯示屏正常顯示出需要顯示的畫面。
- 【編輯播放軟件】（以同步控制為例）
- LED顯示屏的編輯播放軟件，通常具有兩大功能，其一是對LED顯示屏的發送卡及接收卡進行設置，是LED顯示屏調試人員或業主高階使用人員對LED顯示屏的硬件進行設置時使用的；其二是對LED顯示屏所播放的內容進行事先編輯和實時播放的時候使用的。
- 【配套鋼結構】
- LED顯示屏的配套鋼結構，對于室內屏，包含主鋼架及龍骨結構（通常為鍍鋅鋼管）、外框裝飾（通常為304拉絲不銹鋼，也有根據裝潢設計效果特殊制作 ）、安裝結構（使LED顯示屏牢固掛裝于墻面或者懸吊于頂面或者落地基座之上）；對于室外屏，包含主鋼架及龍骨（通常為鍍鋅鋼管）、外框裝飾 （通常為304拉絲不銹鋼或者室外防水鋁塑板，也有根據裝潢設計效果特殊制作）、安裝結構（可以是立柱支撐方式，可以是掛裝于建筑物外墻，可以是垛裝于建筑物頂部）。
- 【輔助控制設備】
- LED顯示屏在實際使用過程中，會有其他一些輔助控制設備，以使顯示屏達到更佳的實用效果。通常輔助控制設備有控制計算機（常規控制輔助設備，在配備視頻處理器的場合中，計算機只作為一路視頻輸入源使用）、視頻處理器（使LED顯示屏的使用更加便捷）、視頻拼接處理器（高分辨率超高分辨率的LED顯示屏需要使用）、音響系統（有音頻播放需要的場景使用）等等。
