- 同步控制系統架構
- 在基礎知識章節，我們介紹了LED顯示屏控制系統的組成和原理，下面我們來看一下LED同步顯示屏的系統架構。目前的應用中，大多數都是同步控制方式。還有少部分單雙色屏的異步控制方式，另行介紹。

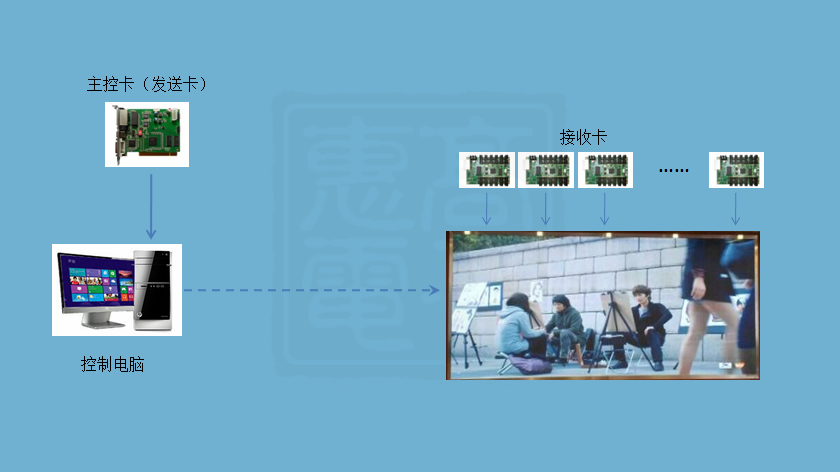

- 普通同步LED顯示屏的架構是將具有DVI和VGA雙路輸出功能的顯卡安裝于控制計算機中，此控制計算機的主板需要具備一條PCI-E插槽用于安裝前面所說的顯卡，還需要具備一條PCI插槽用于安裝LED顯示屏控制系統的主控卡（發送卡），此控制計算機一般采用主流配置要求即可，但是這臺計算機將來在LED顯示屏播放的過程中，需要對LED顯示屏進行實時的控制，不可以用于其他用途，即這臺控制計算機被LED顯示屏實時占用。
- 在播放的過程中，主控卡通過DVI連接線，從控制計算機的顯卡上取數據，即計算機的顯卡，將需要顯示的內容通過常規VGA口輸出到計算機顯示器的同時，通過DVI口將相同的信號輸出給LED顯示屏控制系統的主控卡，主控卡處理之后通過網線（或者光纖）傳輸?shù)竭h端LED顯示屏中的接收卡中，從而使LED顯示屏顯示出計算機顯示器上的全部內容或者部分內容 。能夠顯示計算機顯示器上多大區域的內容，取決于LED顯示屏的分辨率大小，比如計算機顯示分辨率是1024*768，而LED顯示屏的分辨率為512*384，則LED顯示屏上看到的內容是計算機顯示器上的1/4大小的內容。
- 帶視頻處理功能的同步控制應用

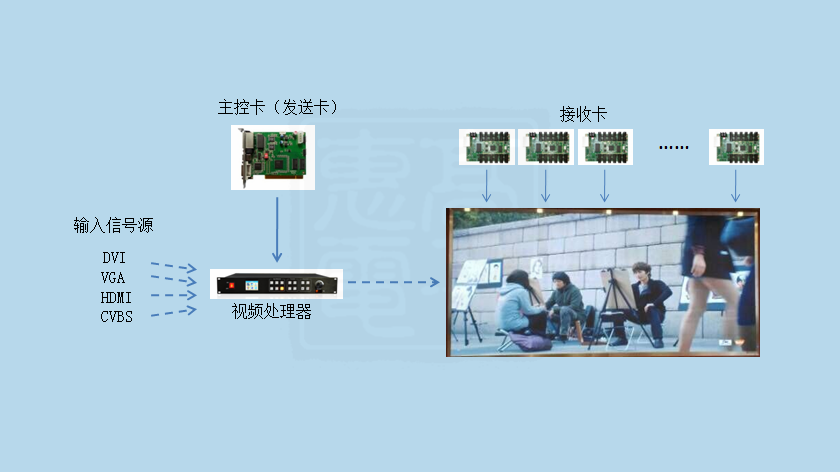

- 隨著社會的發展，人們感覺到在控制計算機上直接編輯播放節目，信息來源單一且操作起來不是很便利，于是視頻處理器被引入到LED顯示屏中來 。視頻處理器，一般都具有常規的視頻輸入接口，其接口數量根據不同的型號而不同，但是在一般的應用場合都是夠用的了。有了視頻處理器，在實際使用中就可以同時接入多路多種視頻信號源，通過視頻處理器切換某一路視頻信號傳輸?shù)絃ED顯示屏上顯示，或者每次只輸入一種視頻信號，但是不同的情況可以使用不同的設備輸出給視頻處理器，靈活性很大，這是有了視頻處理器之后在視頻源方面的靈活性及便利性。在實際使用時，有了視頻處理器還有一項優勢，那就是我們使用起來會很方便，我們可以不去理會LED顯示屏的分辨率，只要通過對視頻處理器的預先設定，我們就可以在電腦上全屏顯示做好的PPT，在電腦上全屏顯示播放的電影視頻，在電腦上全屏顯示任何內容，LED顯示屏上都是滿屏顯示你在電腦上顯示的內容。 一般情況下，通過視頻處理器都可以輕松實現2畫面（畫中畫、畫外面）的顯示效果。
- 視頻拼接同步控制應用

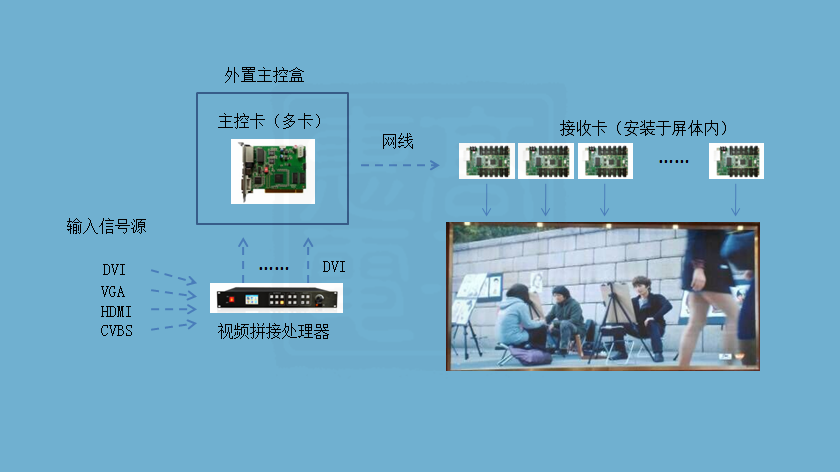

- 隨著小間距產品的大量使用，密度越來越大，面積也越做越大，使得LED顯示屏的分辨率越來越大，整屏像素總數超過260萬像素的時候，就需要用到視頻拼接處理器來幫助LED顯示屏完成超大分辨率的顯示。一般來說，視頻拼接處理的帶載能力（可以支持的最大分辨率）根據不同的型號有所區別，其多畫面顯示能力（可以同時分成多少個畫面顯示，俗稱開窗數量）根據不同的型號也有所區別 。當然，能力越大功能越多價格越貴，所以在設計初期，需要根據顯示屏像素總數以及業主的使用環境及需求，合理設計系統架構，合理選用視頻拼接處理器的型號。此種應用環境，往往需要使用多張主控卡，所以引入了外置主控盒專門安裝主控卡。
- 與信息發布系統對接的同步控制應用
- 在有些應用場合，設計有信息發布系統，現在需要將設計的LED顯示屏也歸入信息發布系統統一管理，或者已經有信息發布系統成熟穩定運行多年，現在需要新增加一臺LED顯示屏，那么就牽涉到LED顯示系統如何方便快速的接入信息發布系統的問題。下面我們來詳細介紹一下。

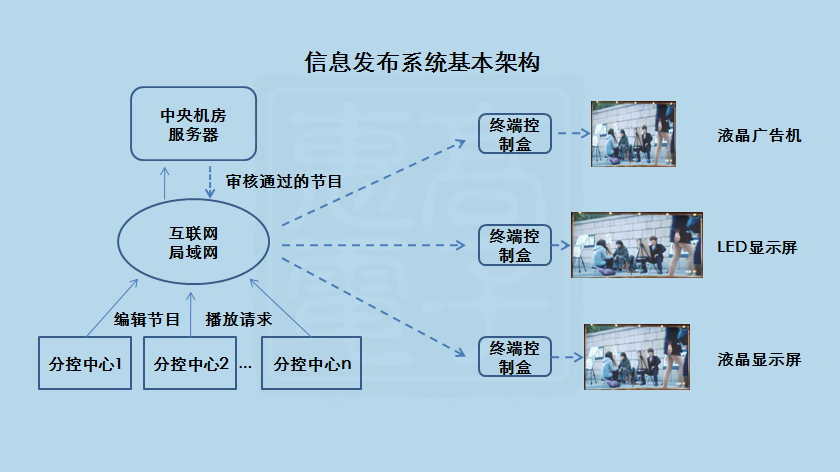

- 先來看一下信息發布系統的基本原理架構，中央機房的服務器是對所有終端播放的節目信息進行審核、存儲和發布的核心部分，各個分控中心都設置了權限，可以根據自己的權限級別進行相應的操作，所有分控中心需要發布的節目內容，都通過網絡上傳到中央機房服務器，經過審核之后，由中心機房服務器發布到相應的終端去顯示出來，這些終端最初大多數都是液晶廣告機或者液晶屏幕，后來也越來越多的有LED顯示屏的加入。中央機房服務器發布到終端的節目內容，實際上是發布和保存到顯示終端處的終端控制盒（器）里的，再由終端控制盒（器）通過DVI/HDMI接口輸出給顯示終端播放出來。

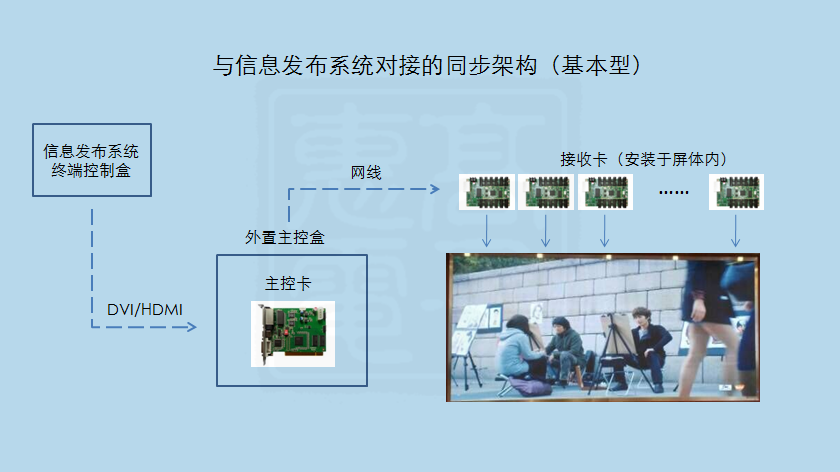

- 當LED顯示屏接入信息發布系統的時候，就牽涉到LED顯示系統與信息發布系統對接的問題，下圖說明了其基本原理架構。信息發布系統的終端控制盒（器），通過DVI/HDMI接口，將需要顯示的內容發送給LED顯示屏的同步主控卡，從而實現LED顯示屏對信息發布系統發布的節目內容的顯示功能。

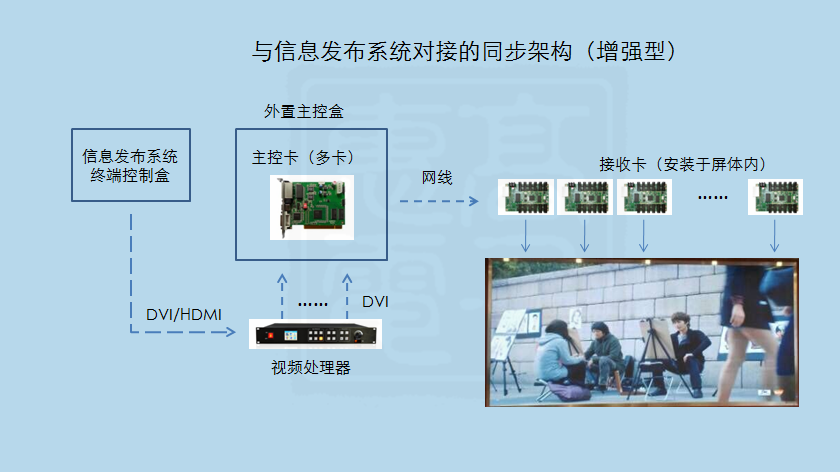

- 下圖是增加了視頻處理器的增強型架構方式。

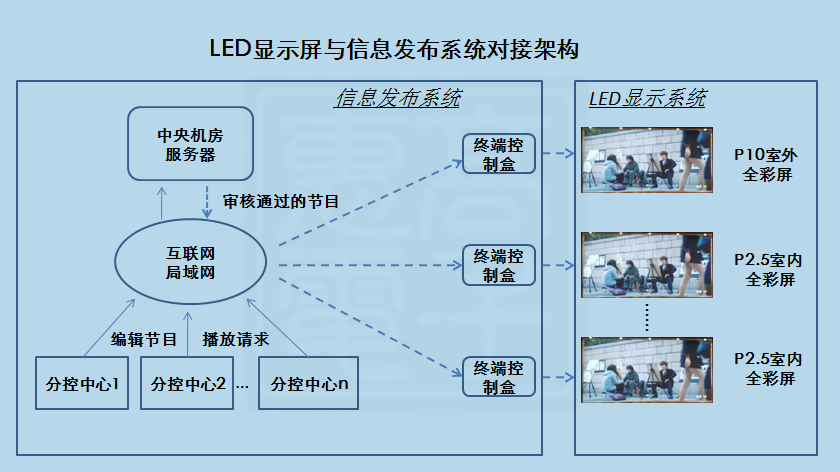

- 下圖為LED顯示屏與信息發布系統對接的架構圖，兩個獨立的系統對接為一整套系統的情況。
